1、立式磨煤機介紹
鵬飛立式磨煤機|煤立磨除具有一般中速磨煤機單位電耗低，占地面積小、制粉系統簡單、噪音低、運行可靠等特點外，還具有粉碎比大、碾磨零件壽命長，全運行周期內出力變化小，物料適用范圍寬，高、低負荷時均有良好的適用性等獨特優點。 全國較早生產HRM型立磨廠家之一。
江蘇鵬飛集團股份有限公司引進了三種規格的中速磨煤機的全套生產制造技術。又自行開發設計了輥盤式磨煤機。目前已形成批量生產能力，并可承接磨煤機的設計和制造任務。
立式磨煤機三個磨輥由旋轉的磨盤帶動進行碾磨作業。入磨物料經中心落煤管落在磨盤上后，由旋轉磨盤產生的離心力將其輸送至碾磨輥道上碾磨。碾磨壓力由彈簧或液壓加壓裝置產生，通過靜定的三點系統，碾磨力均勻地傳至三個磨輥，通過加壓系統壓力傳至基礎。煤粉的干燥和輸送利用熱風來進行。熱風通過噴嘴環均勻分布于磨盤四周，將經碾磨的物料干燥并輸送至磨機上部的分離器。物料的粗細粉在此分離，細粉排出磨機，粗粉重新返回磨內碾磨。物料中的一些不可破碎物可通過磨機下部的排碴口排出。磨煤機主要由基礎部，減速機，下架機，中架機，磨盤，磨輥，加壓裝置，分離器，正壓風密封裝置，蒸汽吹掃裝置等部件組成，還配有主電動機，潤滑油站，液壓站和密封風機等附屬設備，另備有慢速傳動裝置，安裝檢修專用工具，扶梯平臺，煤粉分配器，速斷閥等配套設備供用戶選用。磨煤機采用液壓加壓系統，在運行中即可對粉磨壓力進行調整，并具有更好的過鐵保護性能。在原標準型的基礎上增加了磨輥翻出裝置，并提高了磨體的抗爆能力.
2、HRM PRM立式磨煤機型技術參數
|
技術參數單位規格
|
HRM1300M
|
HRM1400M
|
HRM1500M
|
HRM1700M
|
HRM1900M
|
|
磨盤中(直)徑
|
mm
|
Φ1300
|
Φ1400
|
Φ1500
|
Φ1700
|
Φ1900
|
|
產量
|
T/H
|
10-15
|
12-17
|
16-22
|
20-28
|
26-35
|
|
入磨物料粒度
|
MM
|
0-40
|
0-40
|
0-45
|
0-50
|
0-55
|
|
入磨物料水份
|
%
|
<15
|
<15
|
<15
|
<15
|
<15
|
|
產品細度R0.08
|
%
|
8-12
|
8-12
|
8-12
|
8-12
|
8-12
|
|
產品水份
|
%
|
<1
|
<1
|
<1
|
<1
|
<1
|
|
主電機功率
|
KW
|
200
|
200
|
280
|
315
|
400
|
|
入磨風溫
|
℃
|
<450
|
<450
|
<450
|
<450
|
<450
|
|
出磨風溫
|
℃
|
80-95
|
80-95
|
80-95
|
80-95
|
80-95
|
|
出磨風量
|
M3/H
|
~40000
|
~45000
|
65000
|
80000
|
100000
|
|
設備重量
|
T
|
45
|
52
|
75
|
96
|
100
|

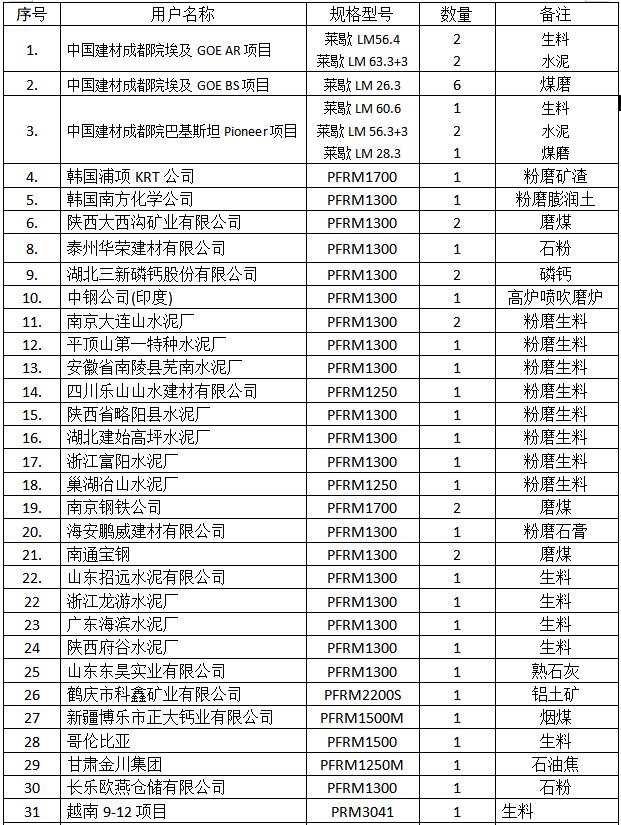

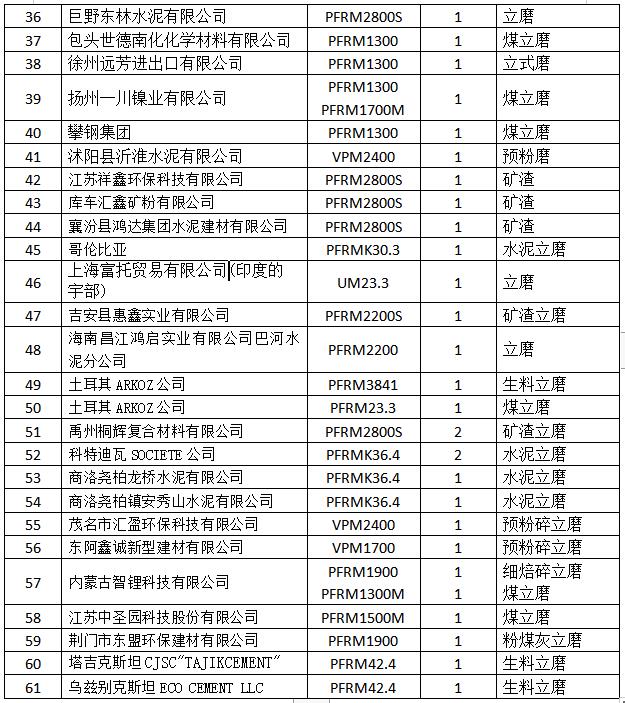

3、江蘇鵬飛集團立磨近期業績
